Opis

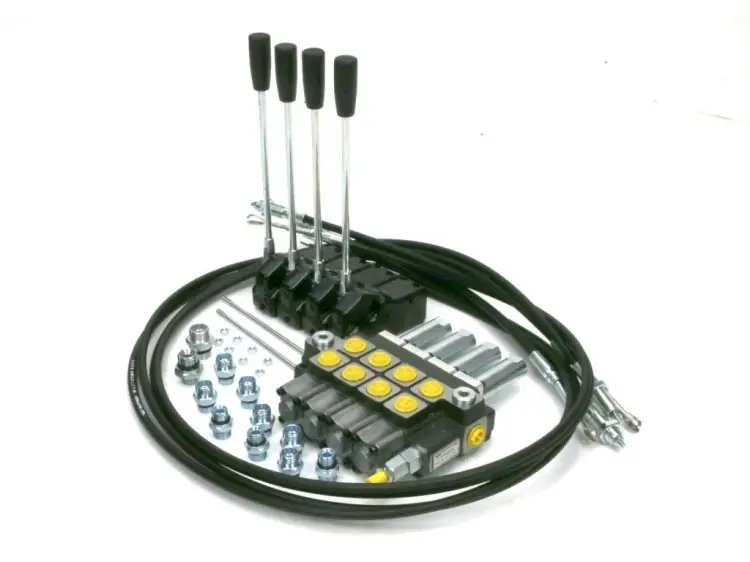

Zestaw: Rozdzielacz 4-sek. + Dźwignie do sterowania + Szpilki łączeniowe + Elementy złączne + Linki na widełki 2500mm Waryński
Kompletny zestaw Waryński do sterowania rozdzielaczem hydraulicznym, oparty o rozdzielacz 4-sekcyjny sterowany na linkę wraz z osprzętem montażowym i złączami. W zestawie znajdują się dźwignie do sterowania oraz szpilki do ich połączenia, co ułatwia skonfigurowanie stanowiska sterowania. Linki na widełki o długości nominalnej 2500 mm pozwalają na zdalne sterowanie rozdzielaczem w zależności od zabudowy układu.
Parametry techniczne
- Producent: WARYŃSKI
- EAN: 5902287188851
- SKU: W-ZES-DZ2500WR4
- Typ produktu: Zestaw do sterowania rozdzielaczem hydraulicznym (rozdzielacz 4-sekcyjny sterowany linkami + osprzęt)
- Skład zestawu: JOY-DZ3047 x4; JOY-ZES-DZ4 x1; W-ROZ40L/4L x1; W-L2500W x4; W-XGE-12LR-3/8ED x9; W-XGE-12LR-1/2ED x1; W-XGE-15LR-1/2ED x1
- Rozdzielacz (w zestawie) –maksymalny przepływ: 40 l/min
- Linki (w zestawie) –długość nominalna: L-2500 mm (na widełki)
- W-XGE-12LR-3/8ED –typ złącza: Złącze hydrauliczne proste BB (XGE) z uszczelnieniem (ED)
- W-XGE-12LR-3/8ED –gwint 1: M18x1.5 (12L), stożek 24°
- W-XGE-12LR-3/8ED –gwint 2: G3/8″ BSP, stożek 60°
- W-XGE-12LR-3/8ED –wymiar pod klucz: 22 mm (6-kąt)
Zastosowanie
Zestaw przeznaczony jest do budowy układów hydraulicznych wymagających sterowania rozdzielaczem 4-sekcyjnym za pomocą linek oraz dźwigni DZ3047. Może być stosowany w instalacjach wykorzystywanych m.in. do sterowania osprzętem takim jak krokodyl czy chwytak do bel, a także w małych ładowaczach czołowych, cyklopach oraz maszynach przemysłowych. Dzięki dołączonym elementom złącznym ułatwia podłączenie i konfigurację połączeń w układzie.
