Opis

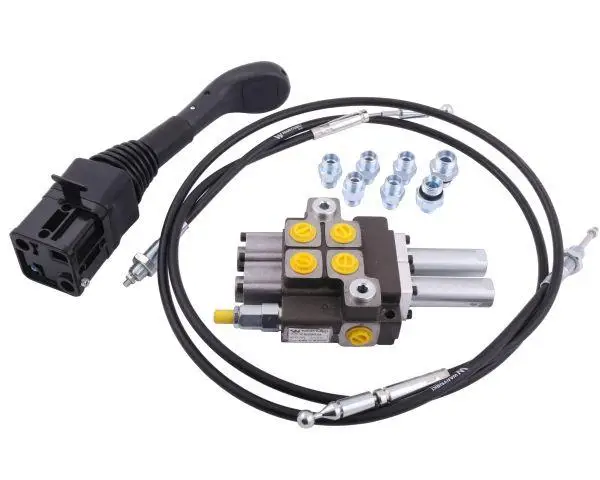

Ten kompletny pakiet zawiera wszystkie niezbędne elementy do montażu i uruchomienia układu sterowania, z linkami o długości 2000 mm, gwarantując niezawodność i trwałość.
W skład zestawu wchodzą następujące komponenty:
- ✅Joystick bez przycisku na kulkę (JOYSTIK6019) – Pięciopozycyjny, sam wraca do pozycji neutralnej.
- ✅Rozdzielacz hydrauliczny dwusekcyjny (2) 40L sterowany joystickiem Waryński (W-ROZ40L/2L) – Konstrukcja monoblokowa, z możliwością regulacji zaworu bezpieczeństwa.
- ✅Linka do sterowania rozdzielaczem na kulkę (stalowa) L-2000mm Waryński (W-L2000KS) – 2 sztuki.
- ✅Złącze hydrauliczne proste BB (przyłączka) M18x1.5 12L x 3/8″ BSP z uszczelnieniem XGE12LR-3/8″ED Waryński – 5 sztuk.
- ✅Złącze hydrauliczne proste BB (przyłączka) M18x1.5 12L x 1/2″ BSP z uszczelnieniem XGE12LR-1/2″ED Waryński – 1 sztuka.
- ✅Złącze hydrauliczne proste BB (przyłączka) M22x1.5 15L x 1/2″ BSP z uszczelnieniem XGE15LR-1/2″ED Waryński – 1 sztuka.
Joystick w pozycji neutralnej kieruje olej na przelew, odciążając pompę. Rozdzielacz pozwala na samodzielną regulację ciśnienia zaworu przelewowego (pełny obrót zmienia ciśnienie o 30 Bar).
Parametry Techniczne Zestawu Hydraulicznego Waryński
Poniżej przedstawiamy kluczowe parametry techniczne tego kompleksowego zestawu hydraulicznego, które zapewniają jego wysoką wydajność i niezawodność w różnorodnych zastosowaniach:
- ➡️ Typ zestawu: Zdalne sterowanie rozdzielaczem hydraulicznym
- ➡️ Producent: Waryński
- ➡️ Liczba sekcji rozdzielacza: 2
- ➡️ Długość linek sterujących: 2000 mm
- ➡️ Maksymalny przepływ oleju: 40 l/min
- ➡️ Maksymalne ciśnienie robocze rozdzielacza: 300 bar
- ➡️ Maksymalne ciśnienie na powrocie (T): 50 bar
- ➡️ Nastawa zaworu bezpieczeństwa: 180-210 bar (zależnie od przepływu)
- ➡️ Gwint zasilania P rozdzielacza: 3/8″ BSP
- ➡️ Gwint powrotu T rozdzielacza: 1/2″ BSP
- ➡️ Gwinty sterowania (sekcji) rozdzielacza: 3/8″ BSP
- ➡️ Ciecz robocza: Olej hydrauliczny
- ➡️ Typ joysticka: Bez przycisku, pod linki zakończone kulką
- ➡️ Otwory pod zakończenie linki (Joystick): 脴 14.2 mm
- ➡️ Typ linek: Na kulkę, stalowe, ciągnąco-pchające
- ➡️ Złącze W-XGE-12LR-3/8ED: Gwint 1: M18x1.5 (12L)
- ➡️ Złącze W-XGE-12LR-3/8ED: Gwint 2: G3/8″ BSP
- ➡️ Złącze W-XGE-12LR-1/2ED: Gwint 1: M18x1.5 (12L)
- ➡️ Złącze W-XGE-12LR-1/2ED: Gwint 2: 1/2″ BSP
- ➡️ Złącze W-XGE-15LR-1/2ED: Gwint 1: M22x1.5 (15L)
- ➡️ Złącze W-XGE-15LR-1/2ED: Gwint 2: 1/2″ BSP
- ➡️ Kod CN: 84812010
